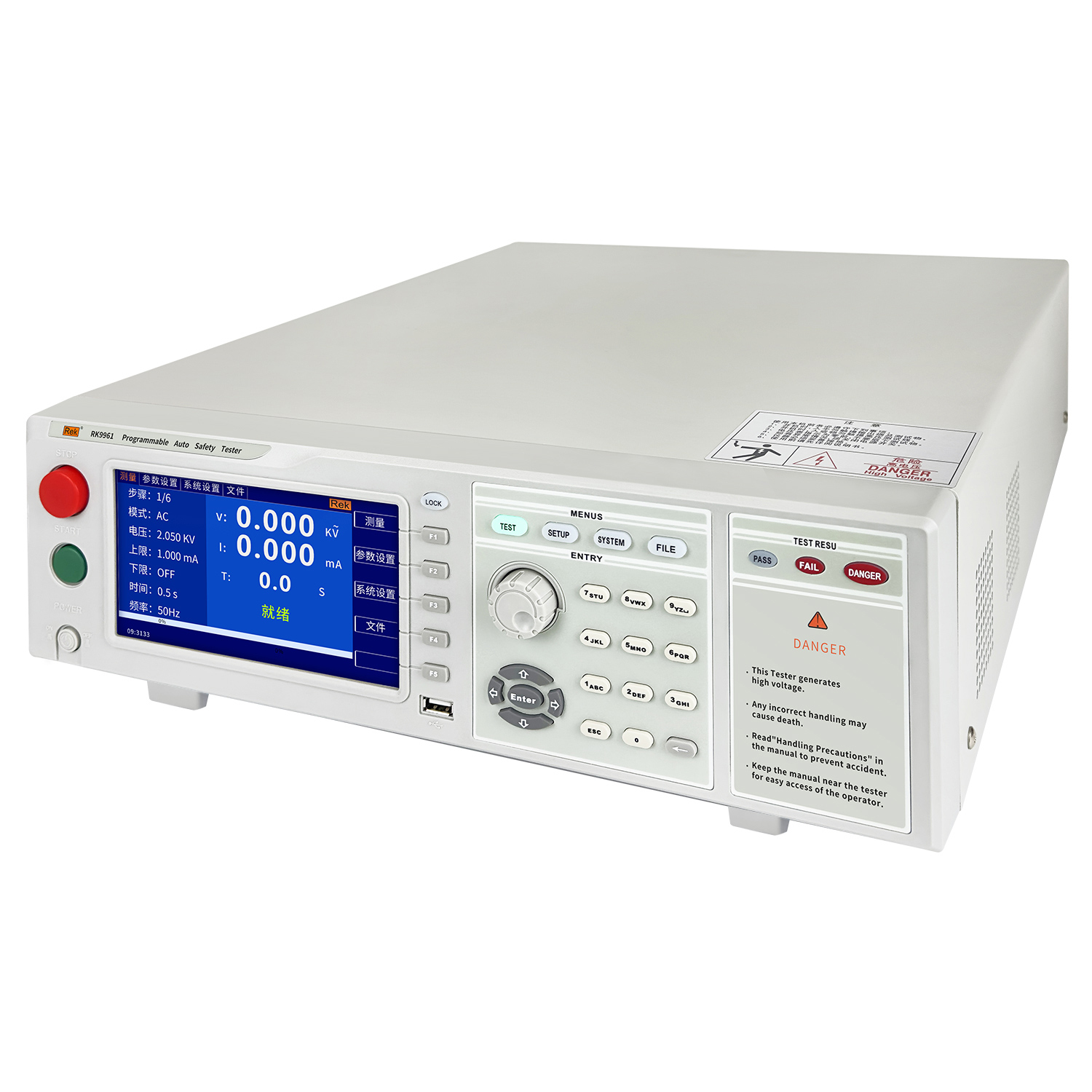

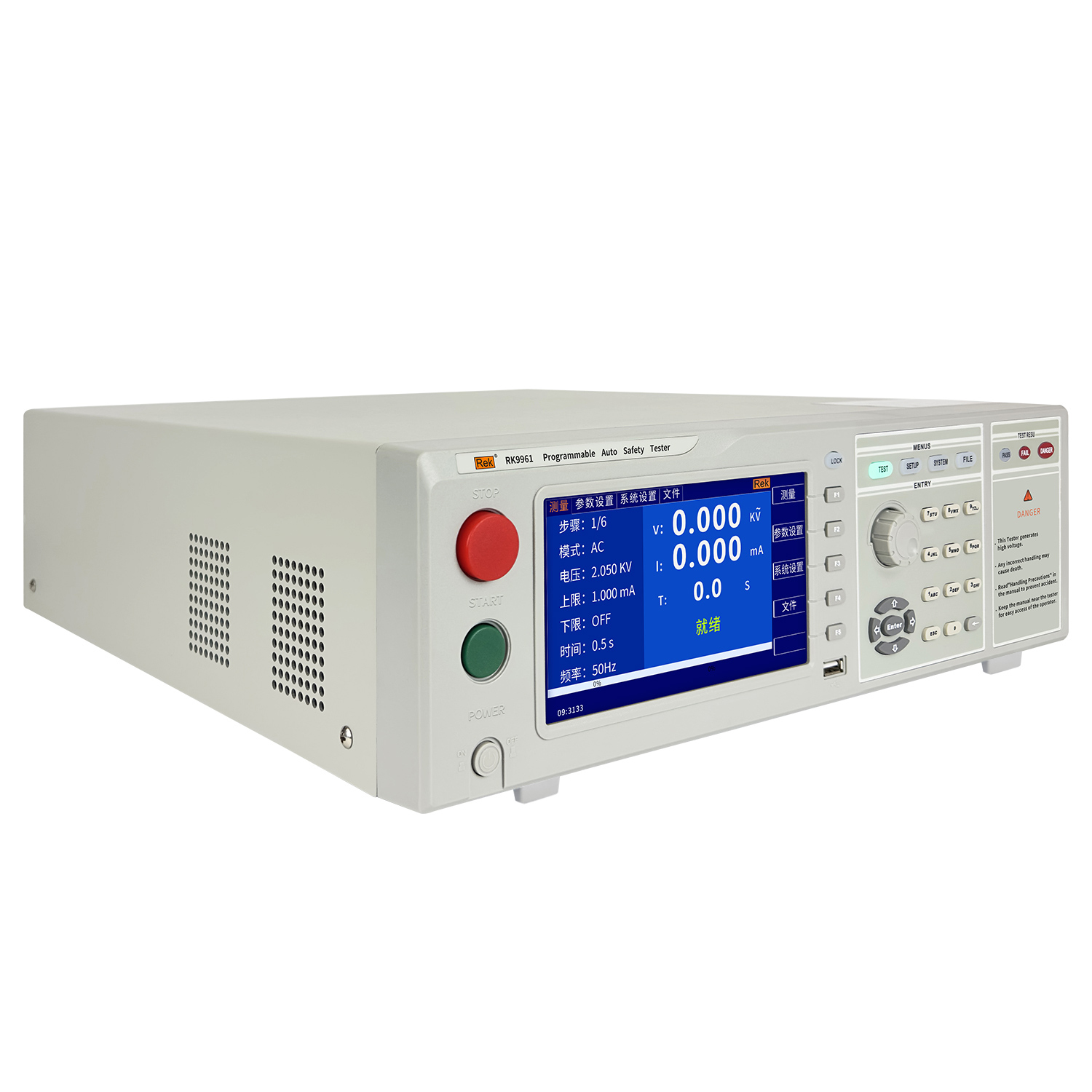

產品介紹
RK9961系列是一款五合一多功能的安規綜合測試儀，一站多任務，解決所有安全顧慮 ，是系統整合 、實驗研發的優先解決方案 。一臺機滿足五種安規測試。
泄漏具備醫療器械測量網絡，僅限于對地電流。
MD- A 符合的標準：GB/T12113-2003(IEC60990 ：1999)、GB4793.1-2007(IEC61010-1 ：2001)
MD- B 符合的標準：GB/T12113-2003(IEC60990：1999)、
GB4793.1-2007(IEC61010-1 ：2001)、 GB4706.1-2005(IEC60335-1 ：2004)、? ? GB4943.1-2011(IEC60950-1 ：2005)、? GB8898-2011(IEC60065 ：2005)、
GB7000.1-2015(IEC60598-1 ：2014)
MD- C 符合的標準：? GB/T12113-2003(IEC60990：1999)、? ? GB7000.1-2015(IEC60598-1 ：2014)
MD- D 符合的標準：? GB4793.1-2007(IEC61010-1 ：2001)
MD-E 符合的標準：? ? GB9706.1-2007/IEC60601-1-1988 )
MD- F 符合的標準：? GB7000.1-2015(IEC60598-1 ：2014)
MD- G 符合的標準：? GB4943.1-2011(IEC60950-1 ：2005)、? ? GB4793.1-2007(IEC61010-1 ：2001)
MD 網絡測量電阻≤±1%
應用領域
元器件：二極管、三極管、高壓硅堆、各種電子變壓器、接插件、高壓電容
電熱及電動工具、儀器儀表等
性能特點
五合一 交流耐壓／直流耐壓／絕緣電阻／接地導通電阻／泄漏電流
采用DDS數字合成技術，產生精確、穩定、純凈、低失真的正弦波
可調電壓上升、下降時間，適應不同測試對象要求
具有雙頻綜合測試，頻率范圍50Hz、60Hz
中英文雙語操作界面，適應不同用戶的需求
存儲140個測試文件，每個文件最多20個測試步驟
標配PLC接口、RS232C接口、RS485接口、USB接口
采用7寸TFT(800*480）顯示設置參數及測試參數，顯示內容醒目、豐富
參數 | 機型 | RK9961 |
交流耐壓測試 | 電壓范圍 | 0.050kV ~ 5.000kV |
電壓精度 | ±(1%+0.2%滿量程) | |
分辨率 | 1V | |
最大輸出功率 | 100VA ?( 5.000kV/20mA) | |
最大額定電流 | 20mA（可定制至100mA) | |
下限電流范圍 | 0 ~ 20mA,0=不判斷下限 | |
輸出波形 | 正弦波 | |
輸出波形失真度 | ≤ 5% ?(空載或純阻性負載) | |
輸出信號類型 | DDS線性功放 | |
電壓上升時間 | 0.1s ~ 999.9s ，OFF=電壓上升時間關 | |
測試時間 | 0.3s ~ 999.9s ，OFF=連續測試 | |
電壓下降時間 | 0.1s ~ 999.9s ，OFF=電壓下降時間關 | |
直流耐壓測試 | 電壓范圍 | 0.050kV ~ 6.000kV |
電壓精度 | ±(1%+0.2%滿量程) | |
分辨率 | 1V | |
最大輸出功率 | 60W ?( 6.000kV/10mA) | |
最大額定電流 | 0 ~ 10mA（可定制至50mA） | |
下限電流范圍 | 0 ~ 10mA | |
紋波系數 | ≤ 5% ?(6kV/10mA) | |
放電時間 | ≤ 200ms | |
電壓上升時間 | 0.1s ~ 999.9s ，OFF=電壓上升時間關 | |
測試時間 | 0.3s ~ 999.9s ，OFF=連續測試 | |
電壓下降時間 | 0.1s ~ 999.9s ，OFF=電壓下降時間關 | |
絕緣測試 | 輸出電壓設定 | 0.050kV ~ ?5. 000kV 解析度： ?1V/每步 |
電阻上限設定 | 范圍： (0.2M ~ 100GΩ) | |
電阻下限設定 | 范圍： (0.1M ~ 100GΩ) | |
電壓上升時間 | 0.1s ~ 999.9s ，OFF=電壓上升時間關 | |
測試時間 | 0.3s ~ 999.9s ，OFF=連續測試 | |
電壓下降時間 | 0.1s ~ 999.9s ，OFF=電壓下降時間關 | |
電阻表 | | |
接地電阻 | 電流范圍 | 3.0-32.0A（可定制至100A） |
電流精度 | ± ?( 1％讀值+0.2A) | |
分辨率 | 0.1A | |
電阻上限設定 | 最大范圍可到600mΩ | |
電阻下限設定 | 0~電阻上限值 | |
輸出波形 | 正弦波 | |
輸出波形失真度 | ≤3% ?(空載或純阻性負載) | |
輸出信號類型 | 線性功放驅動輸出 | |
電流上升時間 | 0.1s ~ 999.9s ，OFF=電壓上升時間關 | |
測試時間 | 0.3s ~ 999.9s ，OFF=連續測試 | |
電壓下降時間 | 0.1s ~ 999.9s ，OFF=電壓下降時間關 | |
泄漏電流 | 電壓范圍 | 30.0V～300.0V |
電壓精度 | ±（1％讀值+2V） | |
分辨率 | 0.1V | |
最大輸出功率 | 5000VA（220V) 3000VA(110V) | |
電流上限設定 | 0.1uA~20.00mA | |
電流下限設定 | 0.1uA~電流上限 | |
電壓上升時間 | 0，1.0s～999.9s 0=電壓上升時間關 | |
測試時間 | 0，1.0s～999.9s 0=OFF連續測試 | |
MD模擬人體網絡 | 8種標準網絡 | MD-A(GB/T12113-2003、GB4793.1-2007)、MD-B/B1（GB/T12113-2003、GB4793.1-2007、GB4706.1-2005、GB4943.1-2022、GB8898-2011)、MD-C（GB/T12113-2003、GB7000.1-2015)、MD-D(GB4793.1-2007)、MD-E(GB9706.1-2007）、MD-F（GB7000.1-2015）、MD-G（GB4943.1-2011、GB4793.1-2007） |
機型 | 臥式 | |
隔離變壓器 | 附件可選 | |
電弧偵測 | 1mA-20mA | |
輸出頻率 | AC 50Hz/60Hz GR 50Hz/60Hz | |
輸入特性 | 230V±10% 50Hz/60Hz | |
測試報警 | 蜂鳴器、液晶顯示、FAIL指示燈 | |
屏幕尺寸 | 7寸 TFT 液晶 | |

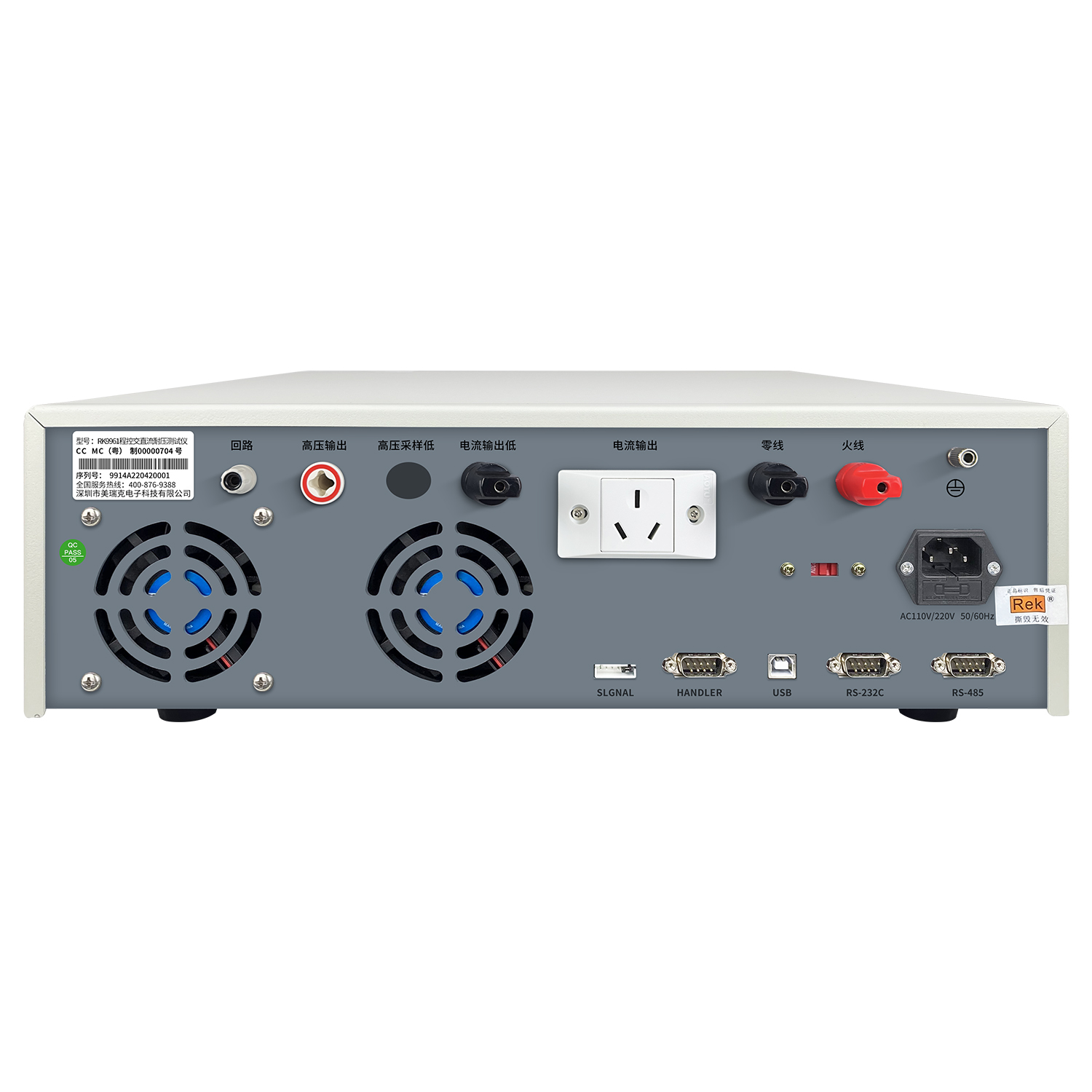

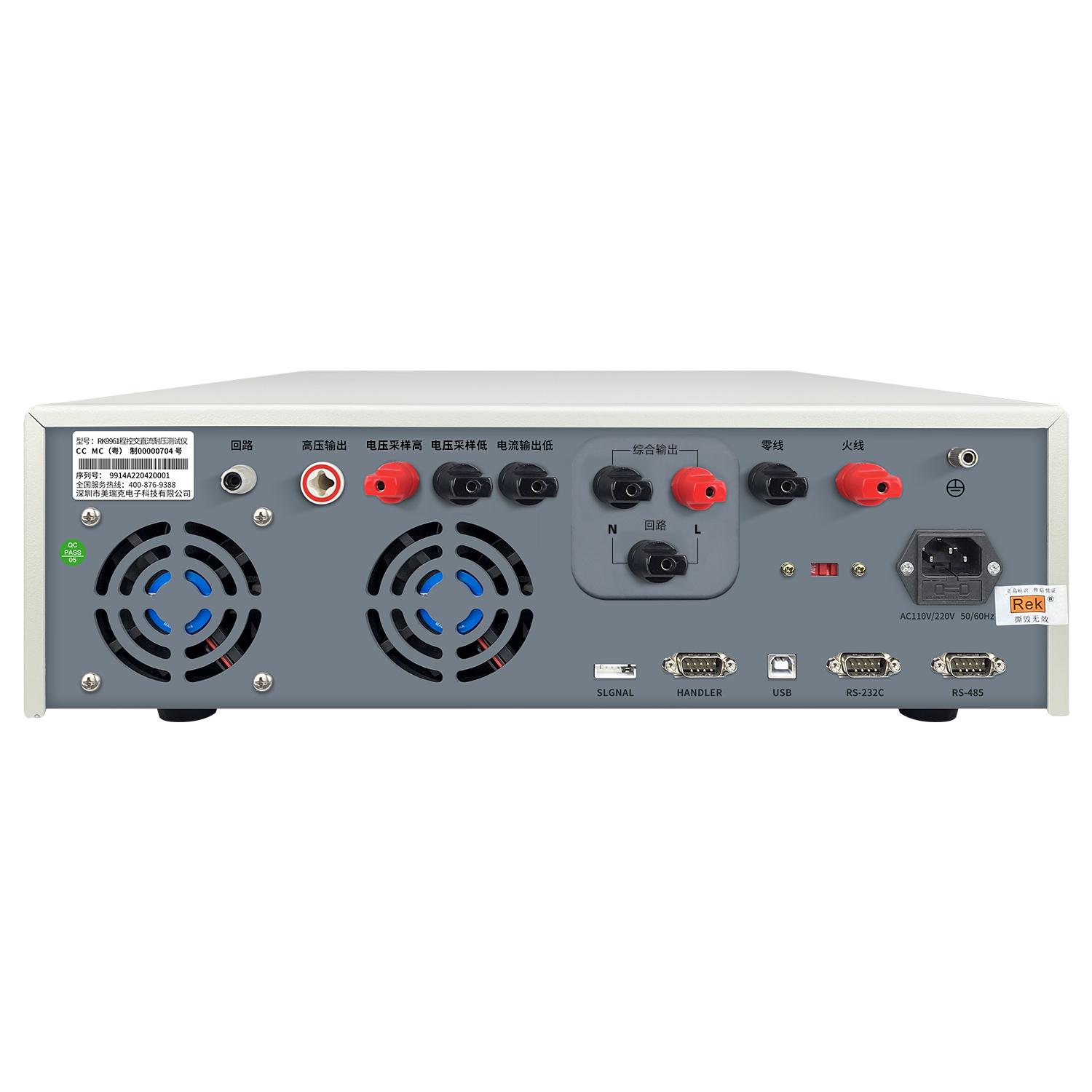

通訊接口 | HANDLER、RS232、RS485、USBDRV(電腦接口)、USBHOST(U 盤接口) | |
存儲器 | 16M flash 每個文件可存儲50個測試步驟 | |
外形體積 (W × D × H) | 670mm*440mm*140mm | |
重量(KG) | 30.35KG | |
隨機標配附件 | 電源線RK00018 、電源線組件RK00063、RS232通訊電纜RK00002 、RS232 轉USB 線RK00003 、 | |

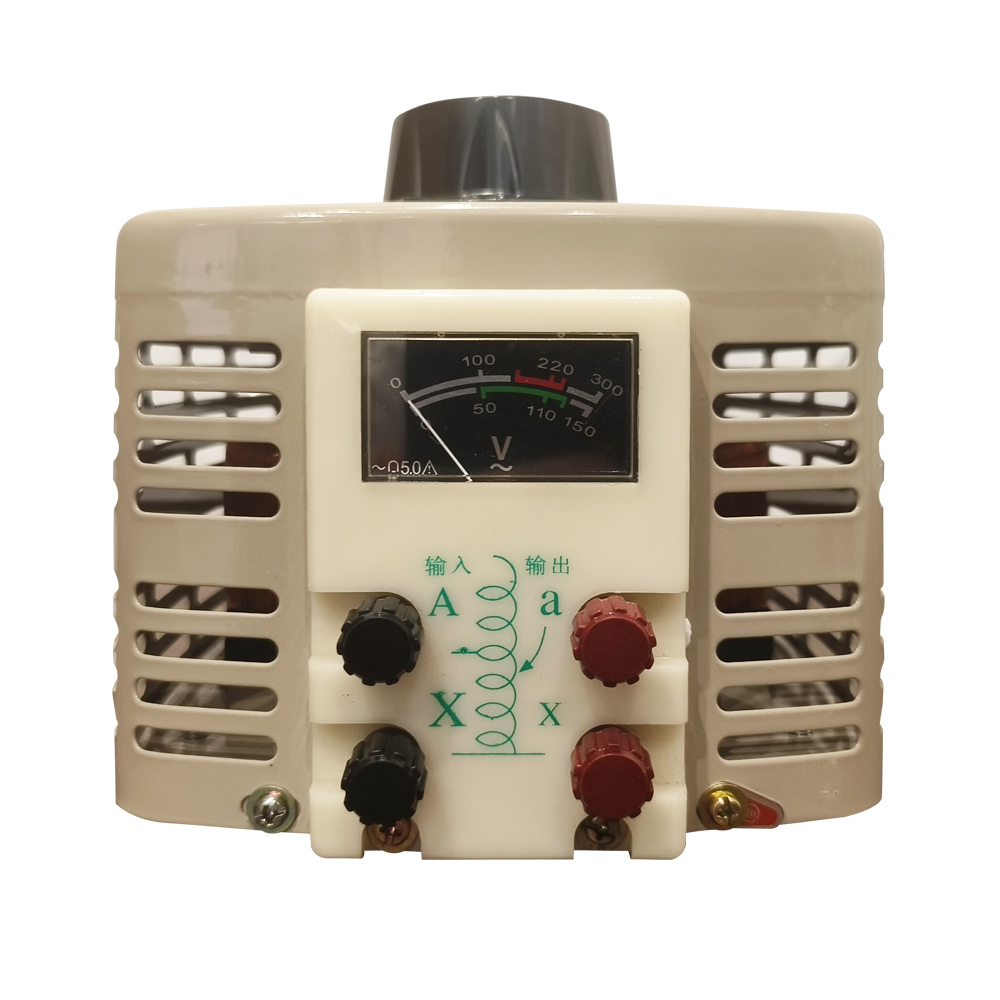

選配件 | RK00031 USB轉RS485 母串口線工業級、連接線1.5米長、 隔離調壓器、RK00070串口選件LAN網口 | |
接觸檢查（阻值軟件判斷） | 可選打開或者關閉 | |
型號 | 圖片 | 類型 | 概述 |

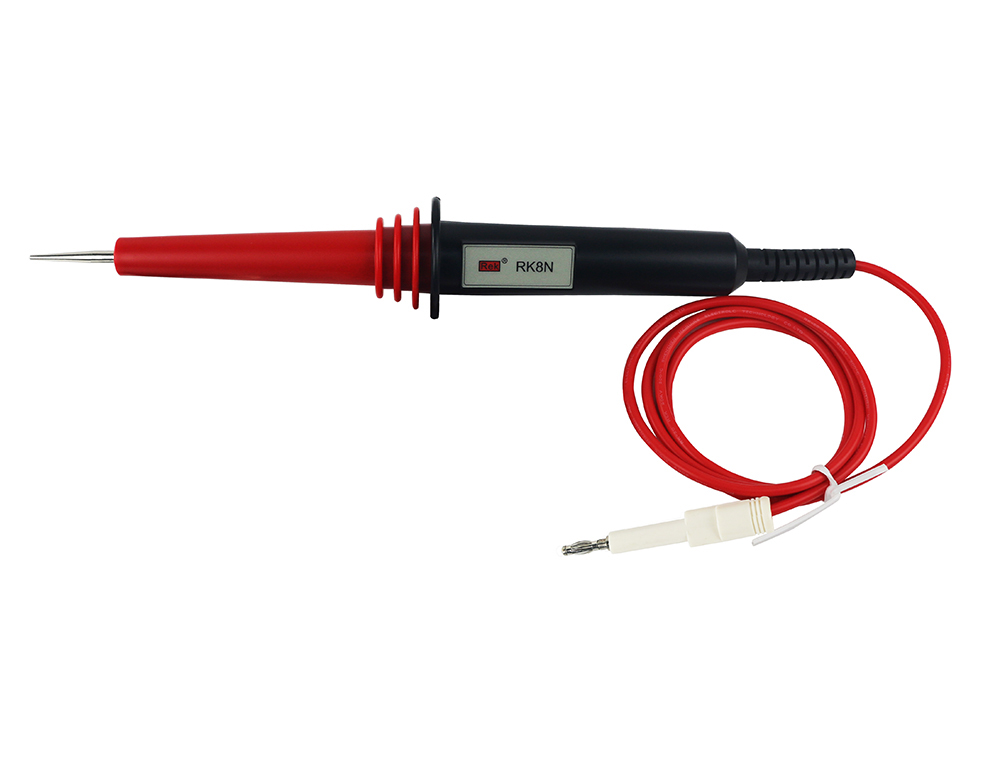

RK8N+ |
| 標配 | 儀器標配十字無控高壓棒，可單獨購買。 |

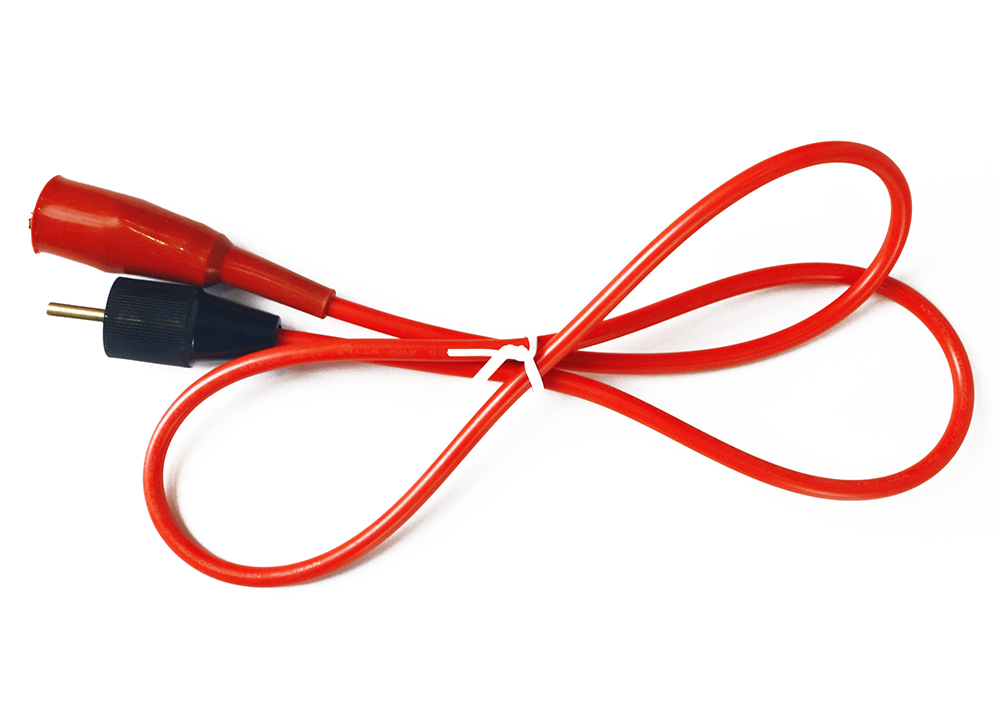

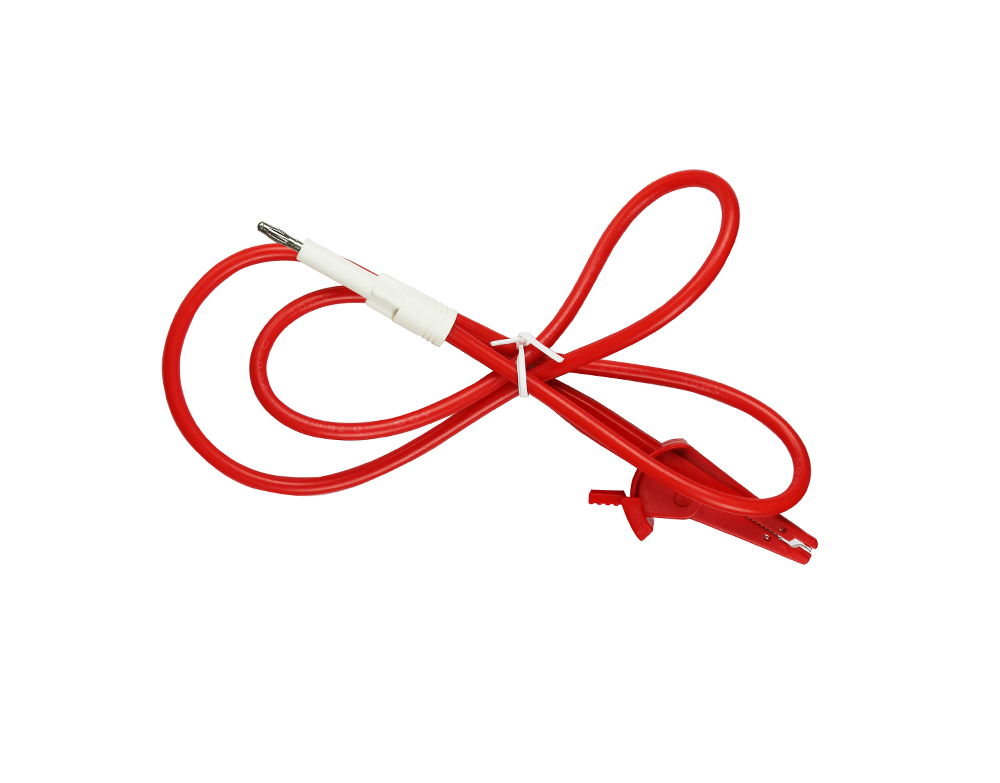

RK26003A |
| 標配 | 儀器標配耐電壓測試夾，可單獨購買。 |

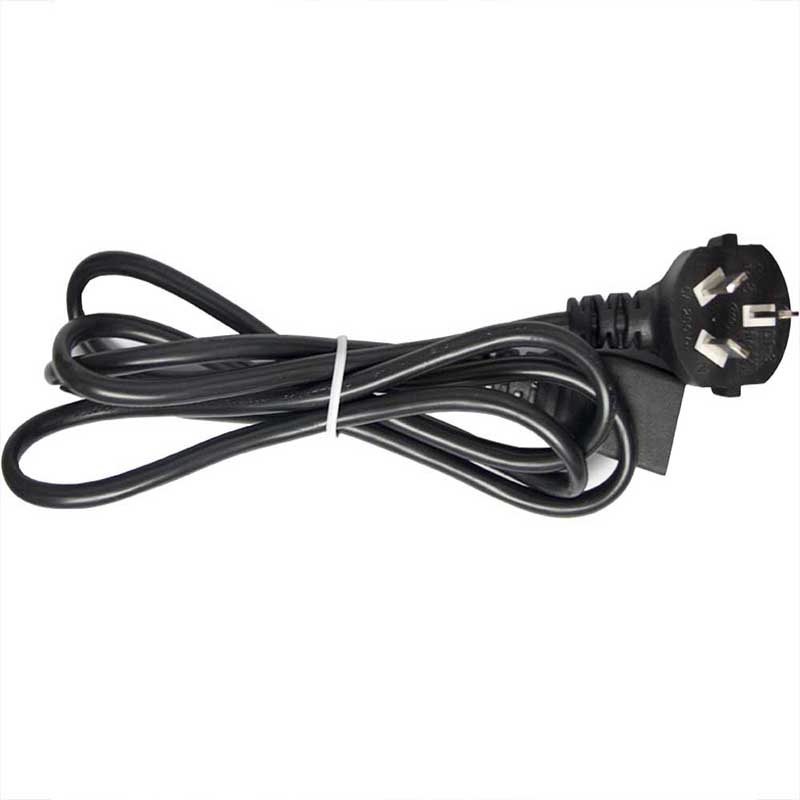

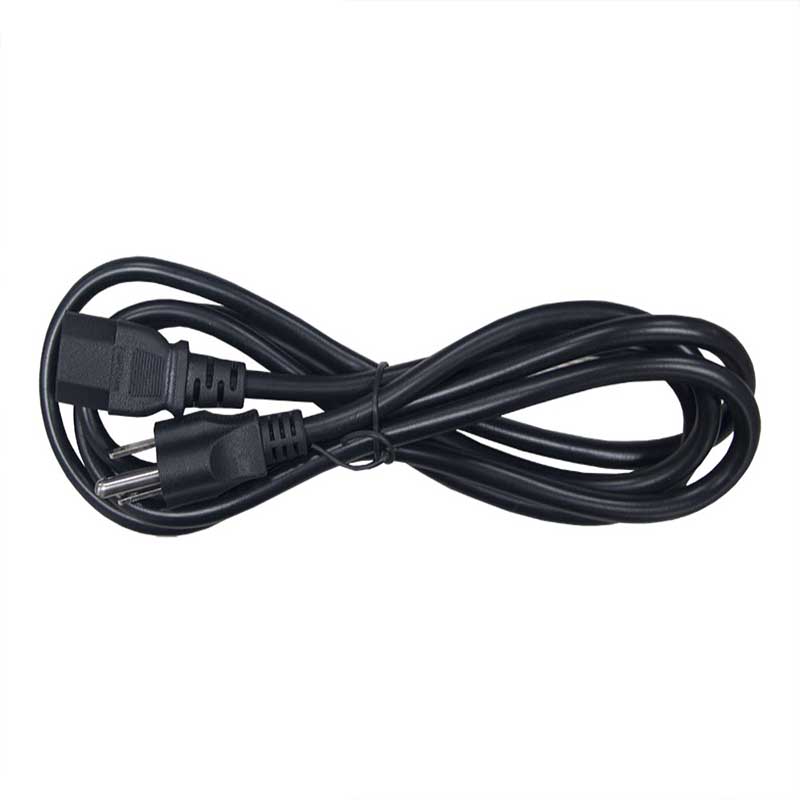

電源線RK00018 |
| 標配 | 儀器標配電源線，可單獨購買。 |

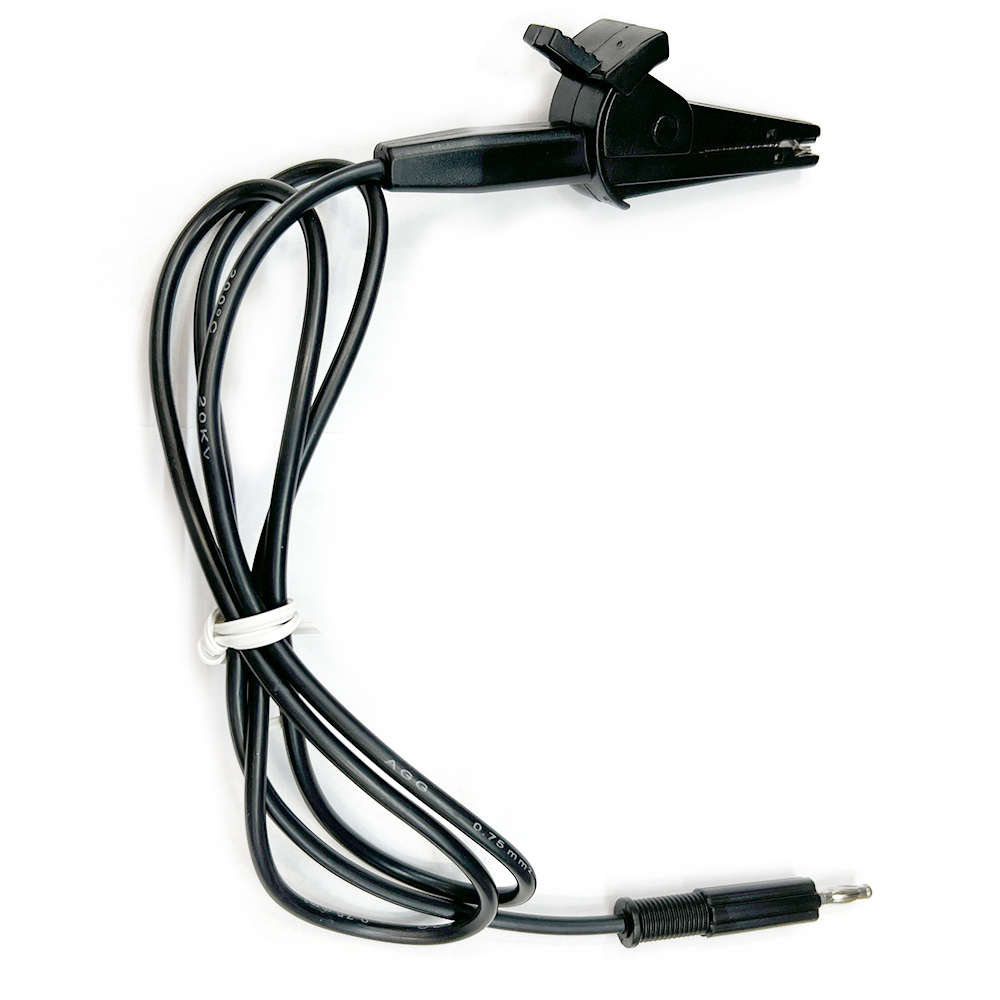

RK000048 |
| 標配 | 儀器標配耐壓接地夾，可單獨購買。 |
RK00002 |
| 標配 | 儀器標配RS232串口連接線，可單獨購買。 |
RK00001 |
| 標配 | 儀器標配國標電源線，可單獨購買。 |

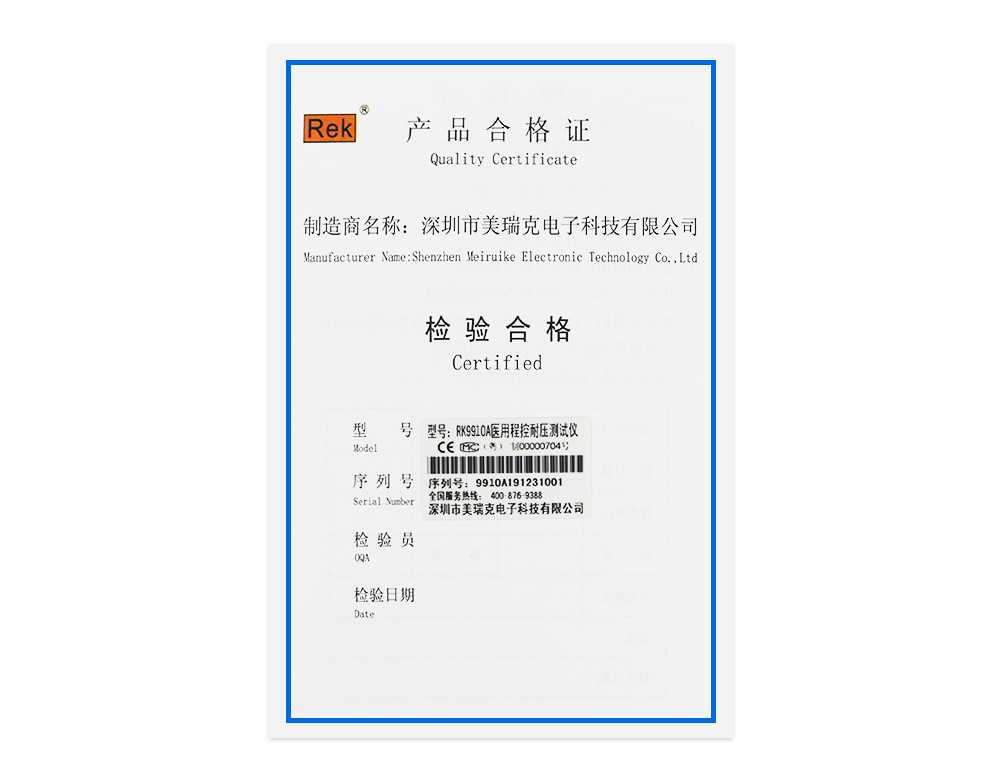

合格證保修卡 |
| 標配 | 儀器標配合格證及保修卡。 |

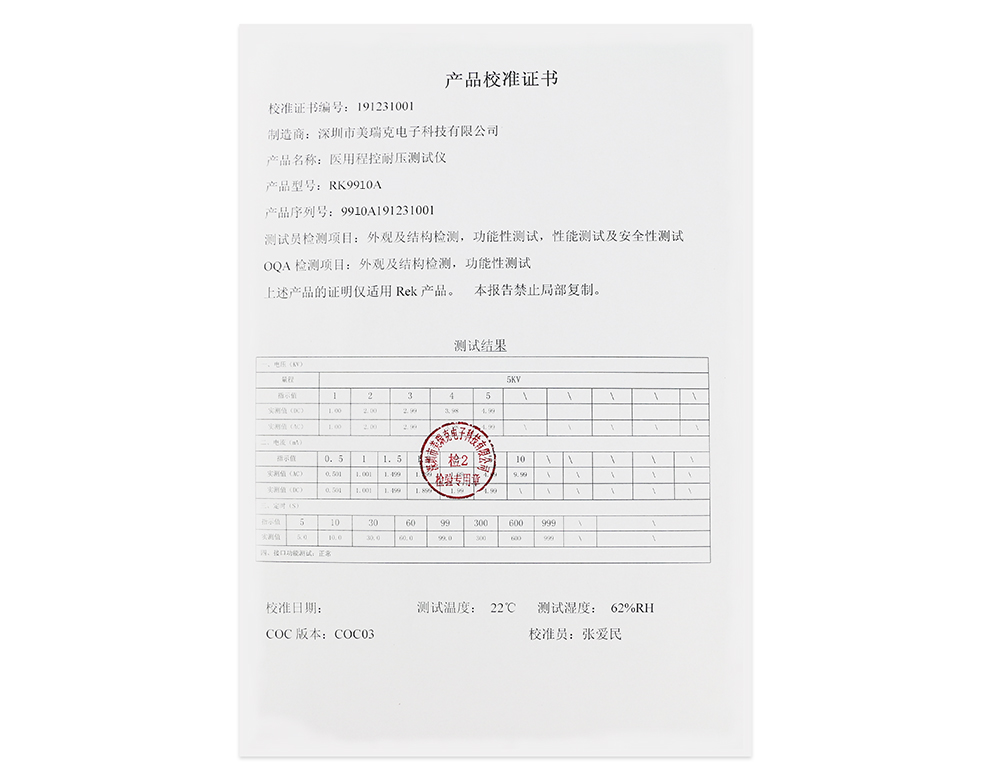

出廠校準證書 |
| 標配 | 儀器標配產品校準證書。 |
說明書 | 官網產品頁下載
| 標配 | 儀器標配產品使用說明書。 |
上位機軟件 | 官網產品頁下載 | 標配 | 儀器標配上位機軟件。 |

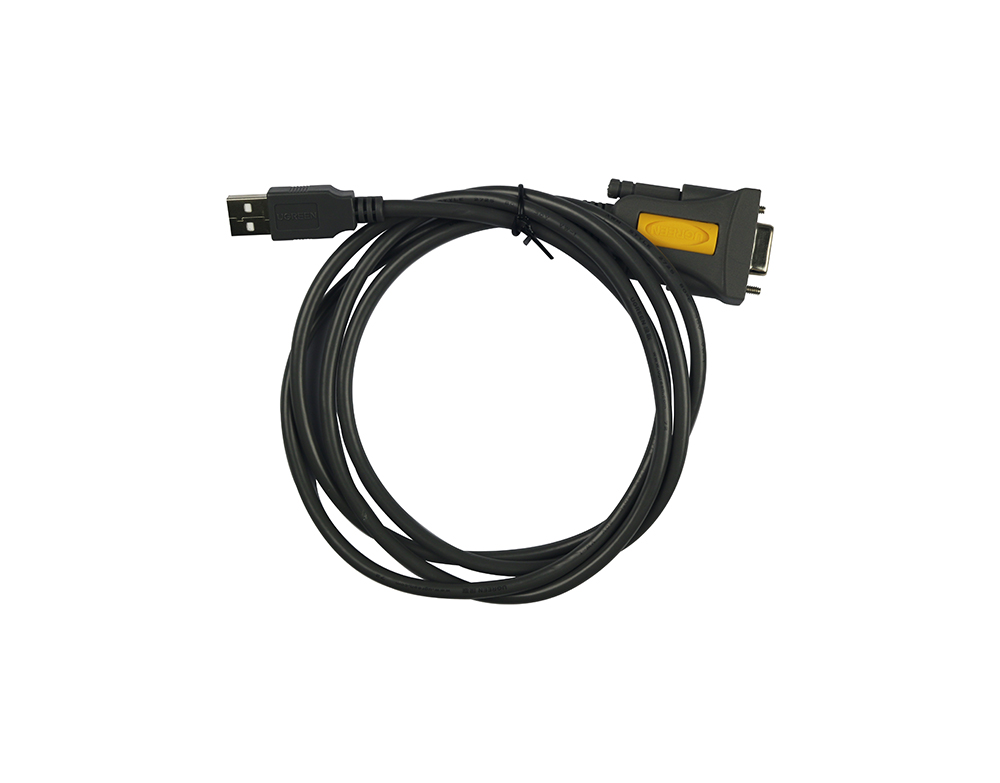

RS232轉USB連接線 |
| 標配 | 儀器標配RS232轉USB連接線。 |

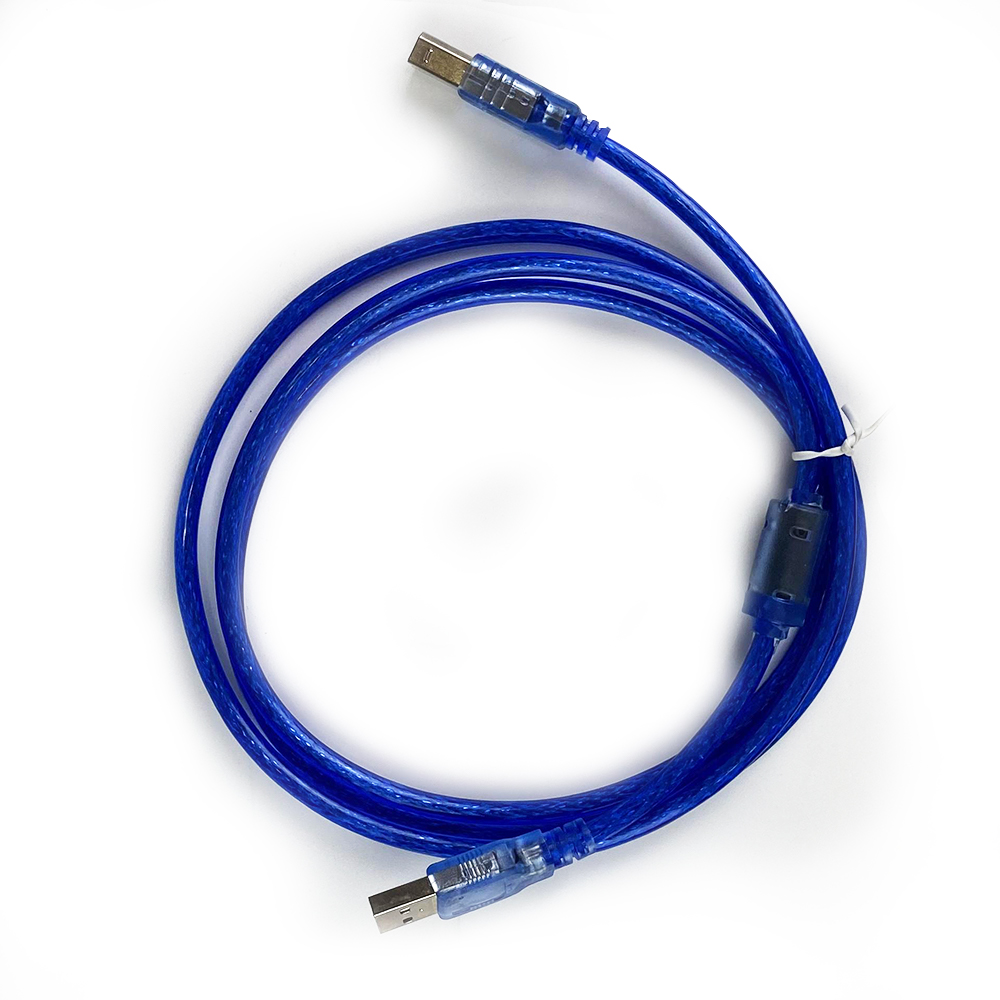

USB轉方口連接線 |
| 標配 | 儀器標配USB轉方口連接線。 |

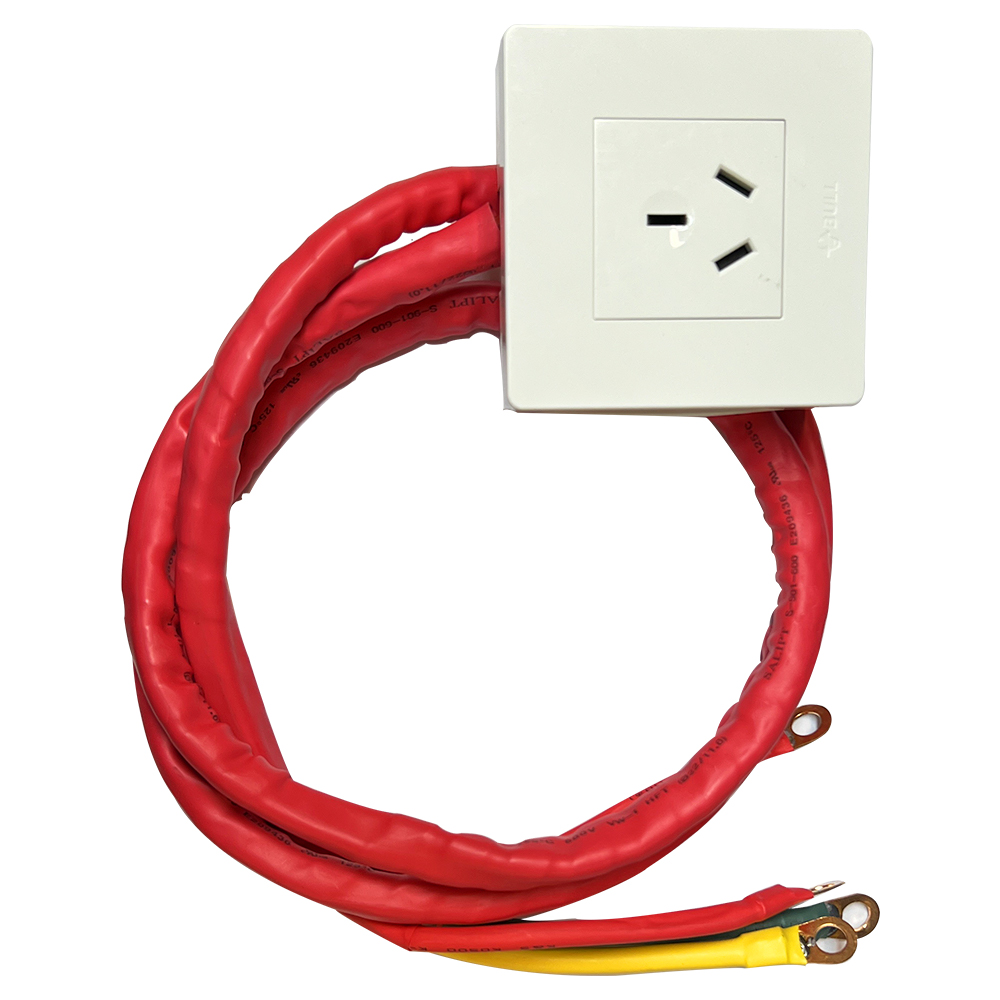

電源線組件RK00063 |
| 標配 | 儀器標配測試線，可單獨購買。 |

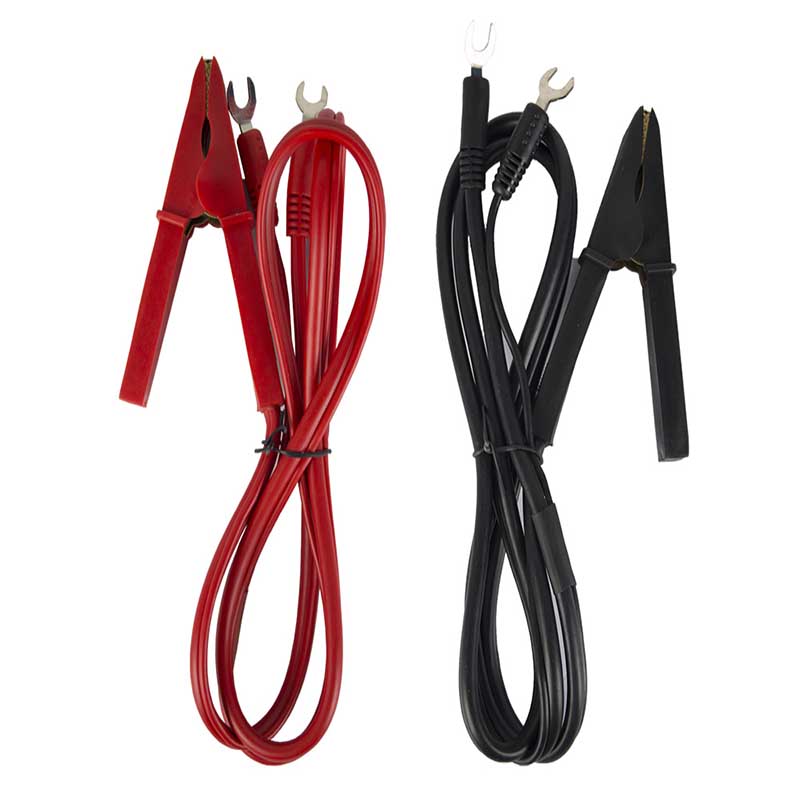

接地測試夾RK-12（30A） |
| 標配 | 儀器標配測試線，可單獨購買。 |
RK1156電源線組件RK00028 |
| 標配 | 儀器標配RK1156電源線組件RK00028，可單獨購買。 |

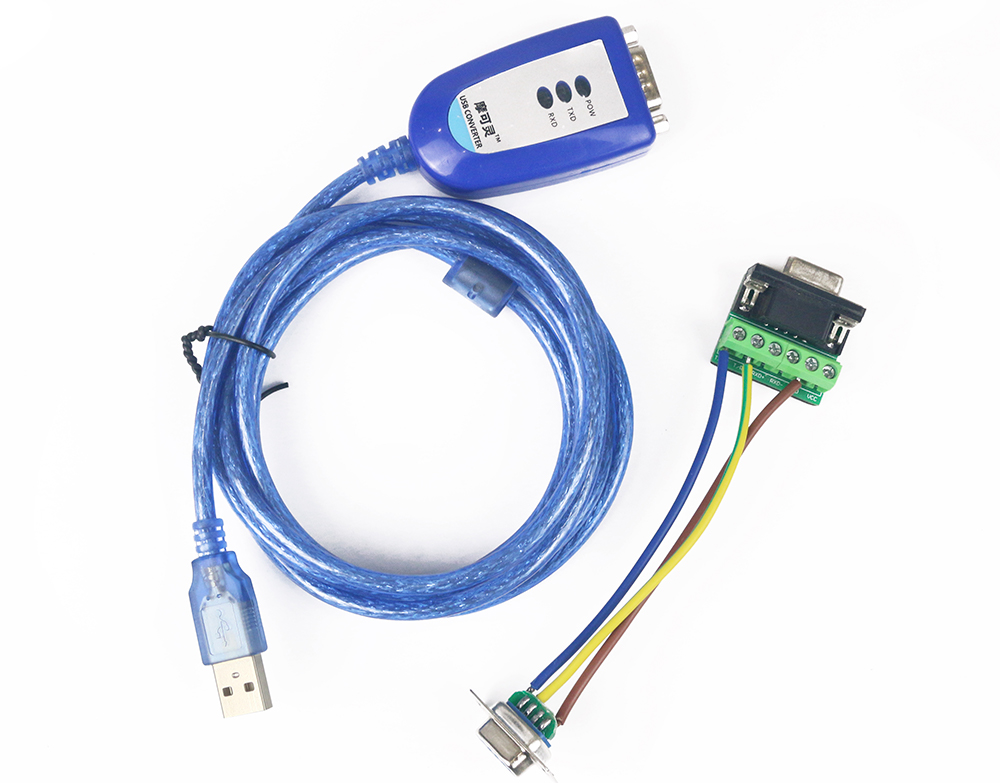

RK00031 |
| 選配 | 儀器選配USB轉485，連接線1.5米長可單獨購買。 |
RK9961程控安規綜合測試儀上位機軟件： https://drive.weixin.qq.com/s?k=AE4AMQdrACQL01ycU4
RK9961程控安規綜合測試儀MODBUS軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQmqCq3rB
