ACW
輸出電壓范圍：(0.1～10.00)kV
最大輸出功率：200VA(10.0kV 20mA)
DCW
輸出電壓范圍：(0.1～10.00)kV
最大輸出功率：100VA(10.0kV 10mA)
IR
輸出范圍：0.1～10KV
GR
輸出電流范圍：3～60A（DC）
精度：±（1%讀數+0.2A）

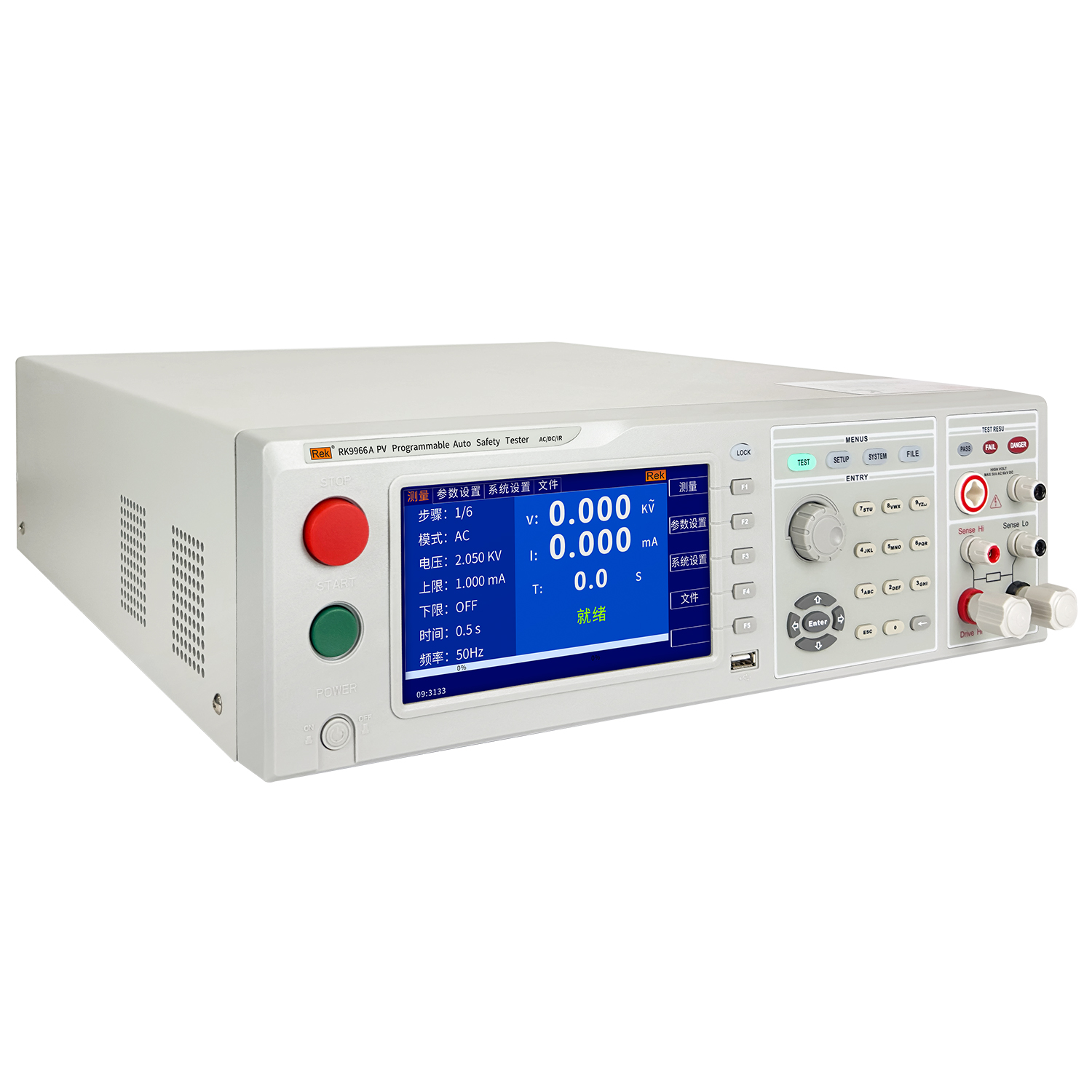

RK9966A/RK9966B
ACW
輸出電壓范圍：(0.05～5.00)kV
最大輸出功率：100VA(5.0kV 20mA)
DCW
輸出電壓范圍：(0.05～6.00)kV
最大輸出功率：60VA(6.0kV 10mA)

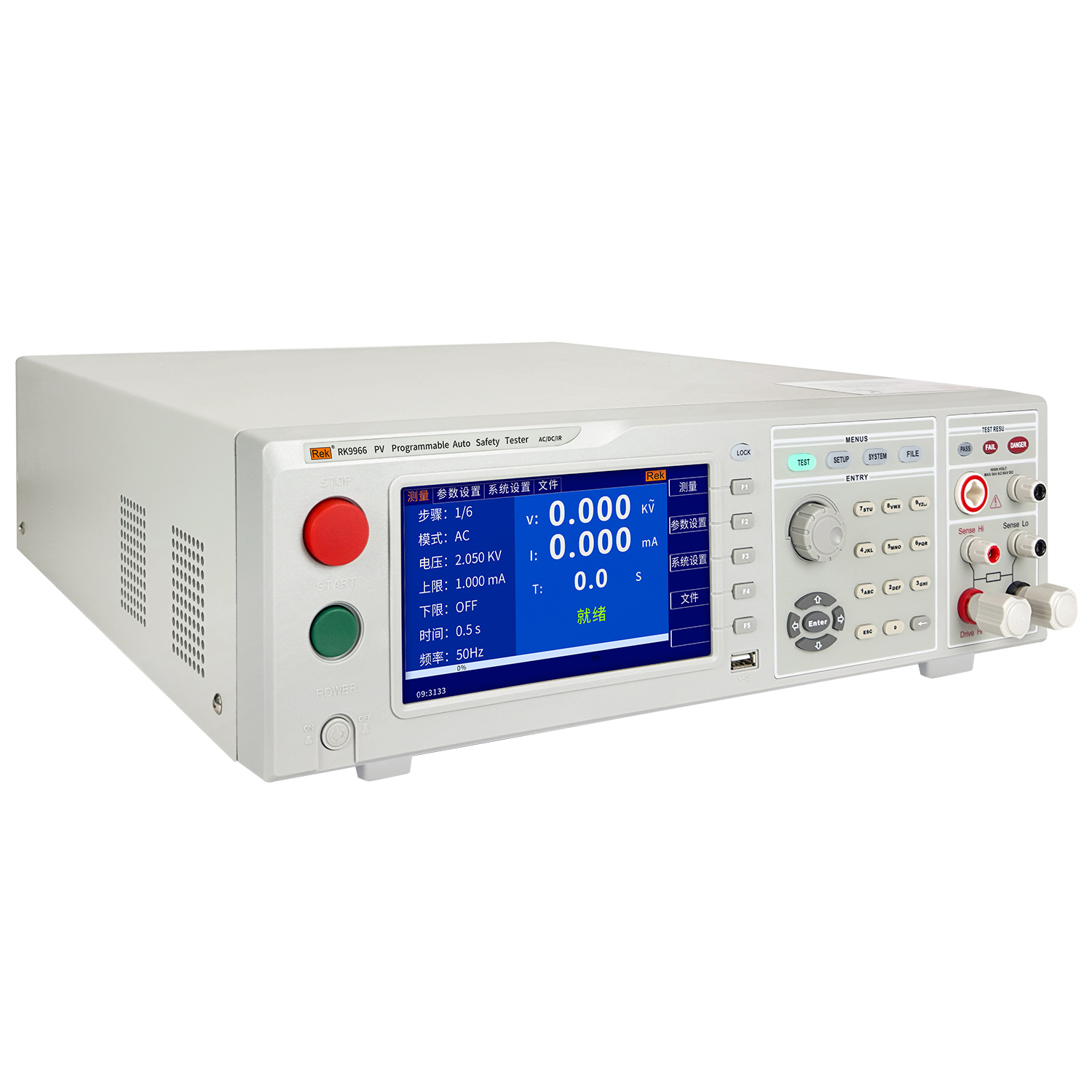

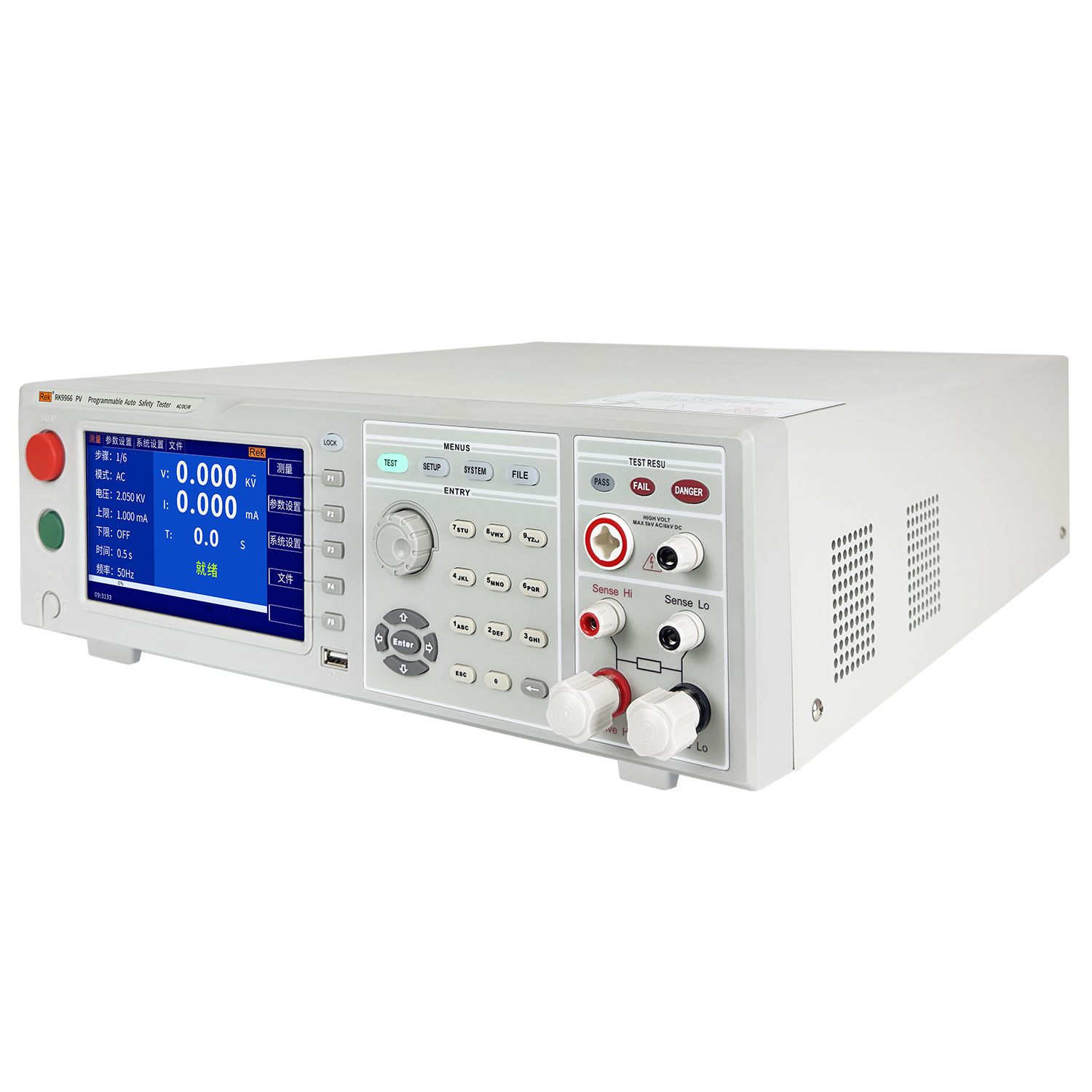

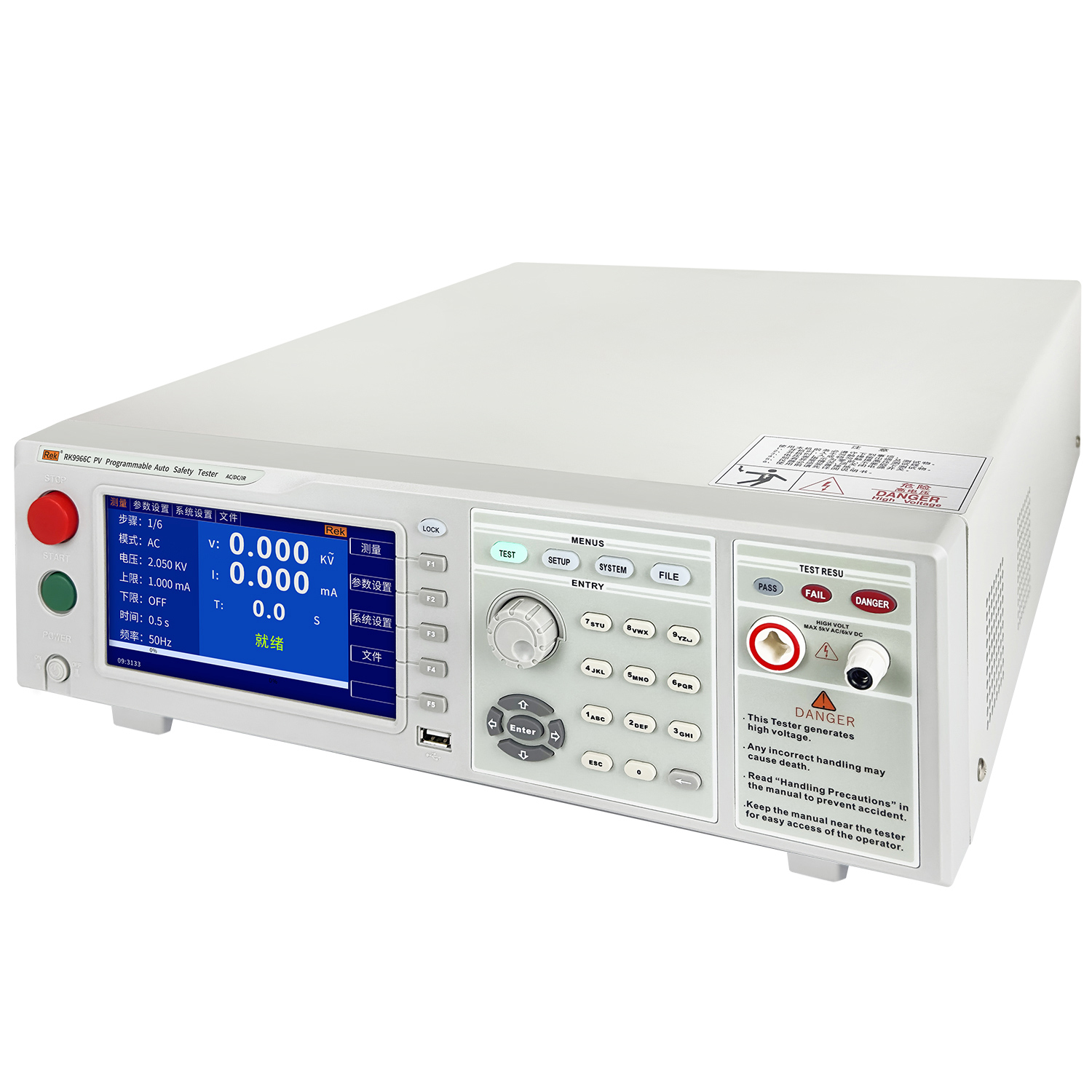

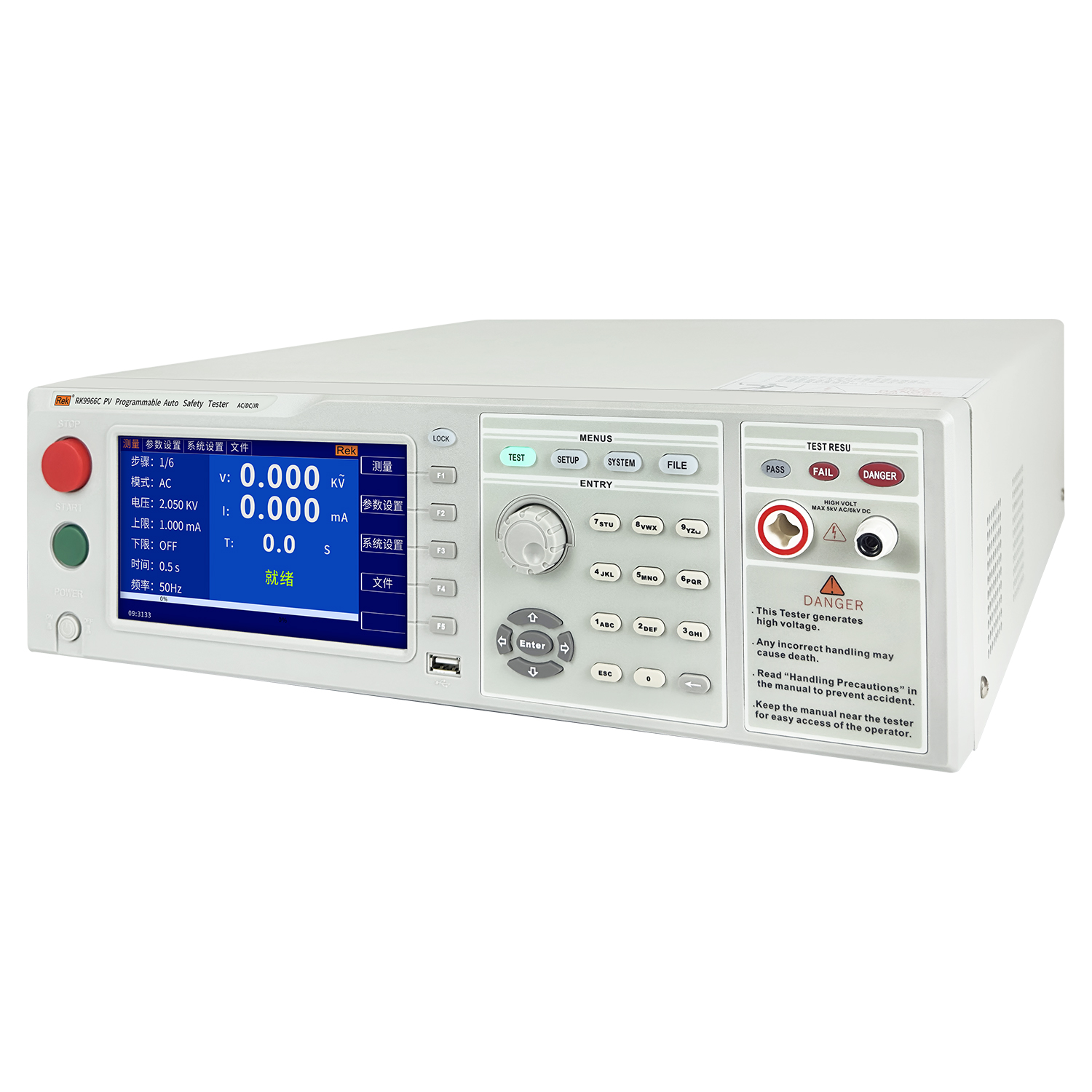

產品介紹
光伏安規綜合測試儀為 7 寸 TFT 液晶屏顯示，交流耐壓測試所需的正弦波電壓和接地測試所需的正弦波電流的產生是采用 DDS+ 線性功放驅動輸出，
輸出波形純凈、失真度小。測試儀采用高速 MCU和大規模數字電路設計，其輸出電壓的大小、頻率及電壓的上升、下降完全由 MCU控制；
能實時顯示擊穿電流值和電壓值；使其設置和操作都非常簡便，并提供 PLC 遠控接口、RS232C 、RS485 、USB 等接口，可方便用戶快速組合成綜合測試系統
電源瞬態敏感度按 GB6833.4 的要求。傳導敏感度按 GB6833.6 的要求。輻射干擾按 GB6833.10 的要求。
家用電器類標準（IEC60335、GB4706.1-2005）、燈具類標準（IEC60598-1-1999、GB7000.1-2007）、信息類標準（GB8898-2011 、GB12113 、
GB4943.1-2011、IEC60065、IEC60590）、平板型太陽能組件安全認證標準（UL1703）、光伏直流接地電阻標（IEC61730-1）等等
應用領域
自動化系統測試、?光伏、太陽能、新能源電池、電機、電氣設備、電熱器具、照明行業、新能源汽車、電子元器件整機進行安規綜合測量
參數 機型 | RK9966 | RK9966A | RK9966B | |
ACW | 輸出電壓范圍 | (0.1～10.00)kV | (0.05～5.00)kV | |
最大輸出功率 | 200VA(10.0kV 20mA) | 100VA(5.0kV 20mA) | ||
最大額定電流 | 20mA | |||
輸出波形 | 正弦波 DDS+功放 | |||
DCW | 輸出電壓范圍 | (0.1～10.00)kV | (0.05～6.00)kV | |
最大輸出功率 | 100VA(10.0kV 10mA) | 60VA(6.0kV 10mA) | ||
IR | 輸出范圍 | 0.1～10KV | 0.05～5.000KV | 0.05～2.500KV |
最大上限設定 | 499.9G? | 99.99G? | 49.99G? | |
最大下限設定 | 499.8G? | 99.98G? | 49.98G? | |
最小下限設定 | 0.1M? | |||
測試范圍 | ≥500V ＜1.5KV 100GΩ/10M～100GΩ ?＜500V 100K～1G,1G | ＜500V 100K～1G, 1G以上不保證精度 | ＜500V 100K～1G, 1G以上不保證精度 ≥500V 50GΩ | |
精度 | 0.1M?～1000M? ±5%+5 | 0.1M?～1000M? ±5%+5 | 0.1M?～1000M? ±5%+5 1000M?～50G? ±10%+10 | |
GR | 輸出電流范圍 | 3～60A（DC） | 3～40A（AC） | 3～60A（DC） |
精度 | ±（1%讀數+0.2A） | |||
分辨率 | 0.1A | |||
電阻上限設定 | （最大電流/電流設定）×105m? | |||
電阻下限設定 | 0～電阻上限值 | |||
電 壓 表 | 范圍 | AC (0.1～10.00)kV ????DC(0.1～10.00)kV | AC (0.05～5.00)kV ??DC(0.05～6.00)kV | |
精度 | ±（1.5%+5V） | |||
電流表 | 測量范圍 | AC 5uA～20mA；DC：0.5uA～10mA | ||
測量精度 | ≥2mA ±（1.5%+5個字） ??＜2mA ±（2%+5個字） | |||
計時器 | 范圍 | 0.1-999.9S | ||
最小分辨率 | 0.1S | |||
精度 | ±（1%+50ms） | |||
測試時間 | 0.1S-999S ?0FF=連續測試 | |||
電弧偵測 | 0-20mA | |||
輸出頻率 | 50Hz/60Hz | |||
工作溫度 | 0-40℃ ?≤75%RH | |||
電源要求 | 110/220±10% ?50Hz/60Hz±3Hz | |||

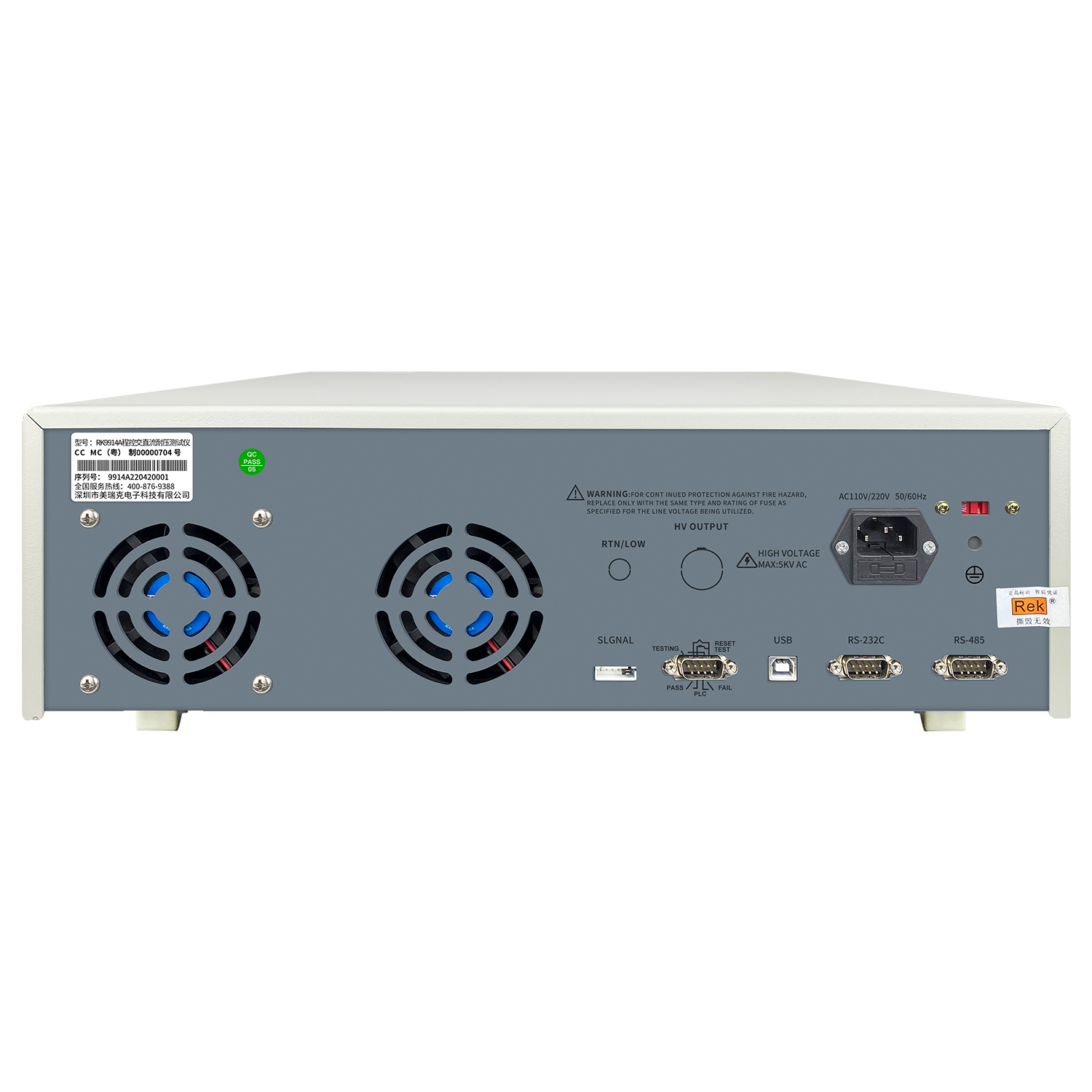

接口 | 標配RS232、RS485、USB、PLC | |||
屏幕 | 7寸TFT 800*480 | |||
外形體積(D×H×W) | 440×135×673mm | 440×135×490mm | 440×135×673mm | |
重量 | 36.25KG | 22.25KG | 31.8KG | |
隨機標配附件 | 電源線RK00018、測試線RK26003A、測試線RK00048、 測試線RK00007、高壓棒8N+、RS232通訊電纜RK00002、RS232轉USB線RK00003、USB轉方口連接線RK00006、接線柱1套（紅/黑色）、上位機 | |||
選配件 | USB轉RS485母串口線工業級、連接線1.5米長、RK00070串口選件LAN網口 | |||
型號 | 圖片 | 類型 | 概述 |

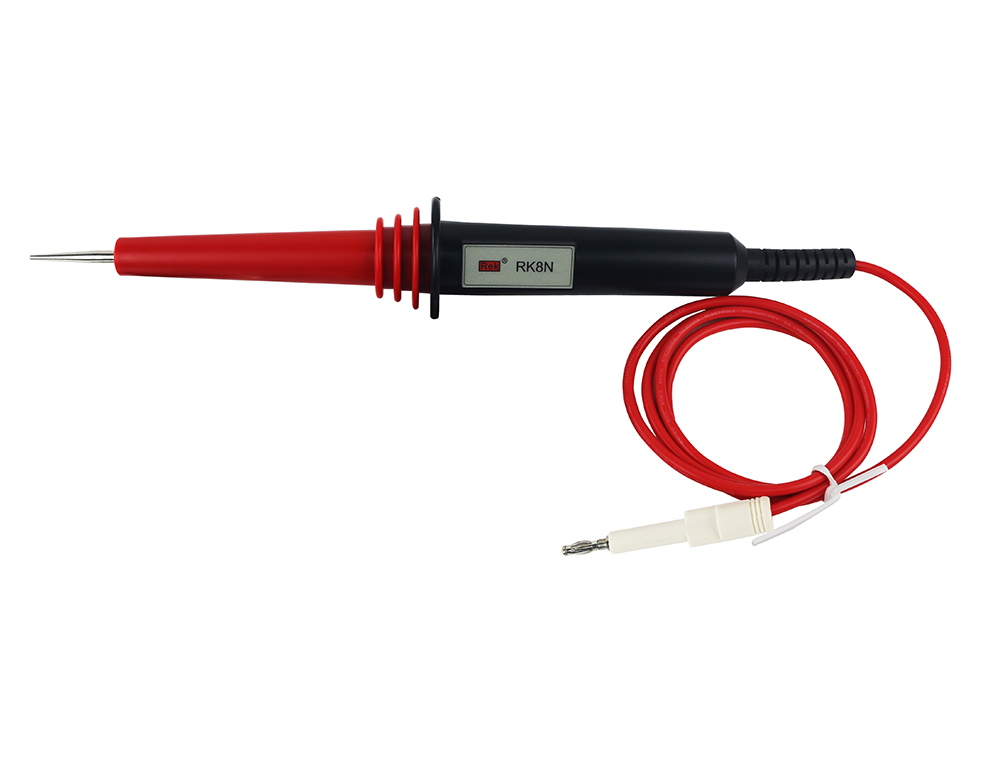

RK8N+ |
| 標配 | 儀器標配十字無控高壓棒，可單獨購買。 |

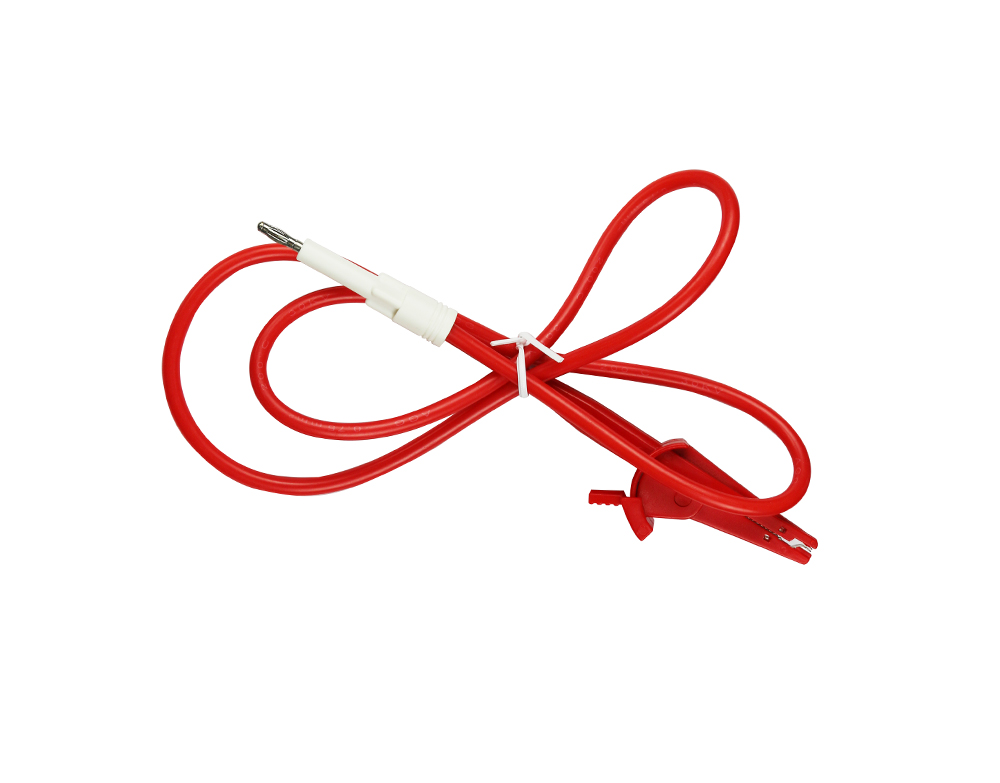

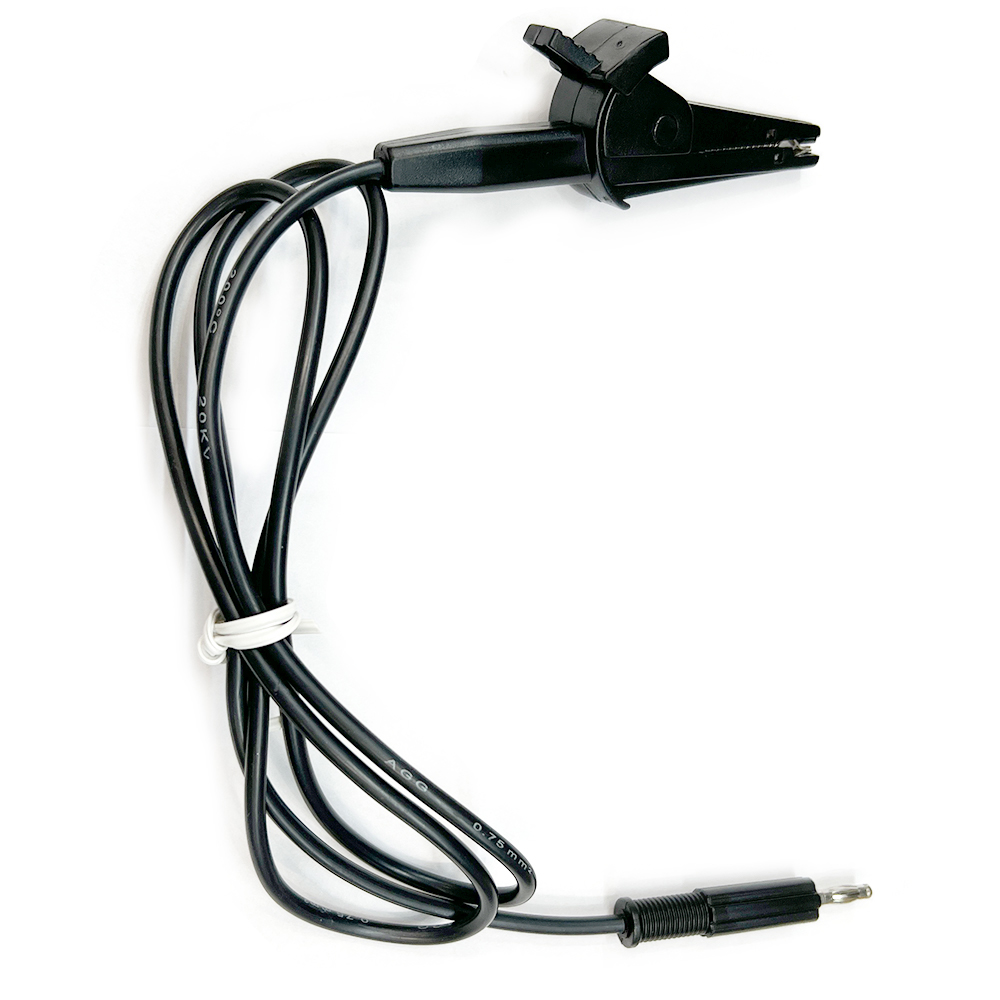

RK26003A |
| 標配 | 儀器標配耐電壓測試夾，可單獨購買。 |
RK00007 70A |
| 標配 | 儀器標配耐壓接地夾，可單獨購買。 |
RK00002 |
| 標配 | 儀器標配RS232串口連接線，可單獨購買。 |

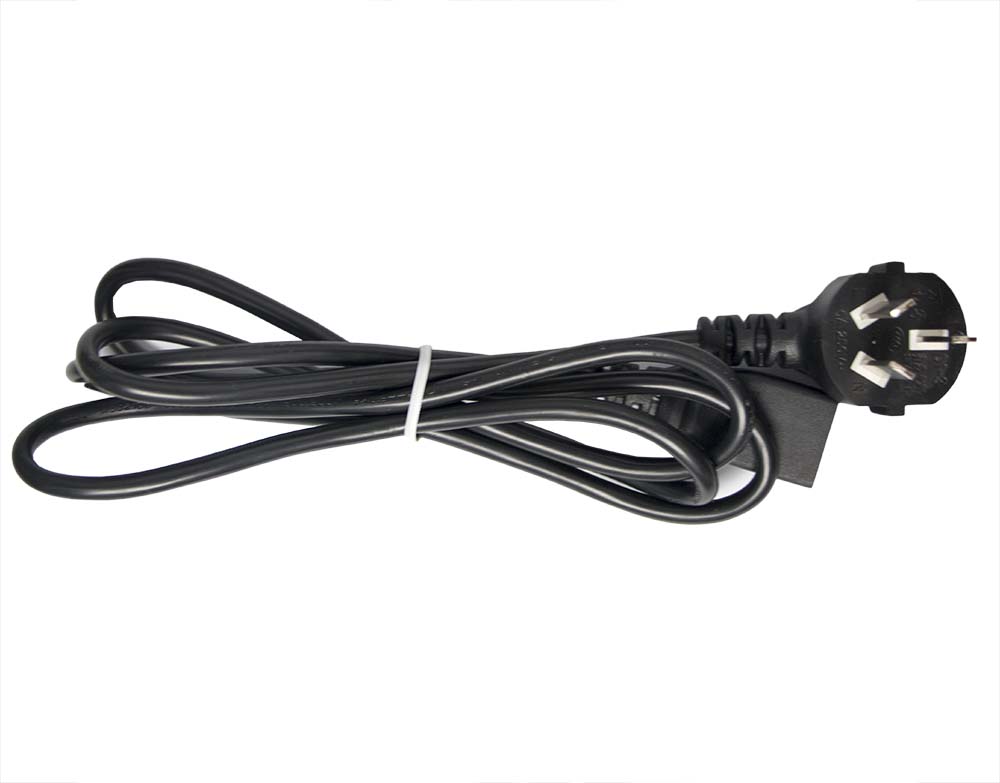

RK00001 |
| 標配 | 儀器標配國標電源線，可單獨購買。 |
RK000048 |
| 標配 | 儀器標配測試線，可單獨購買。 |
| 上位機軟件 | 官網產品頁下載 | 標配 | 儀器選配上位機軟件。 |

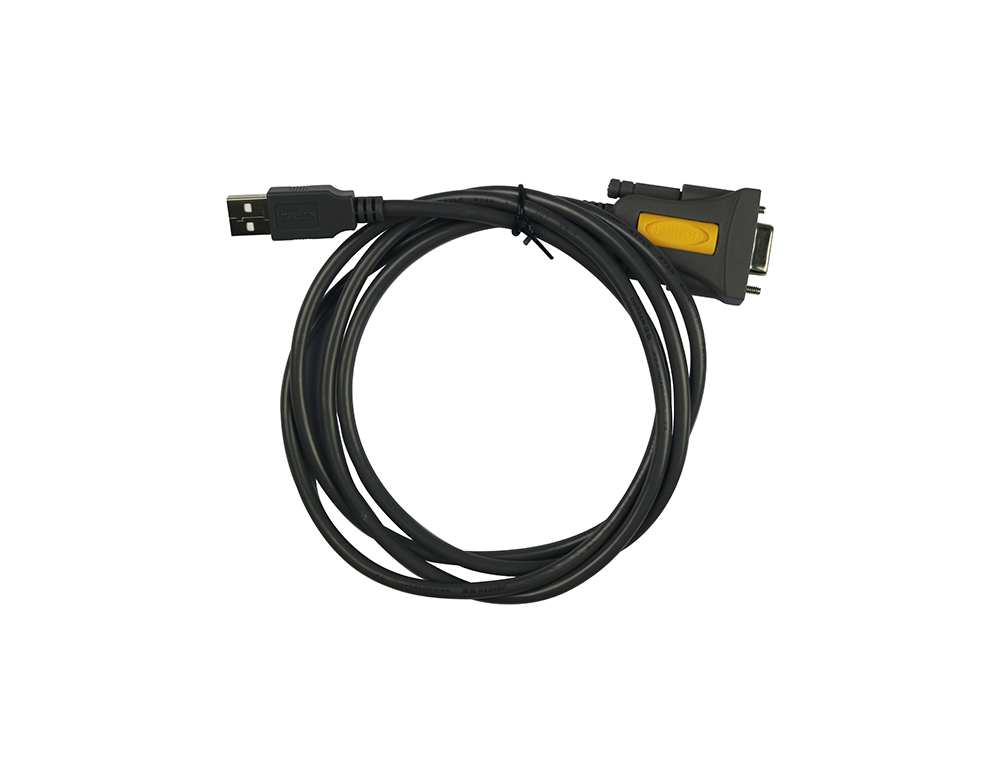

RS232轉USB連接線 |
| 標配 | 儀器選配RS232轉USB連接線。 |

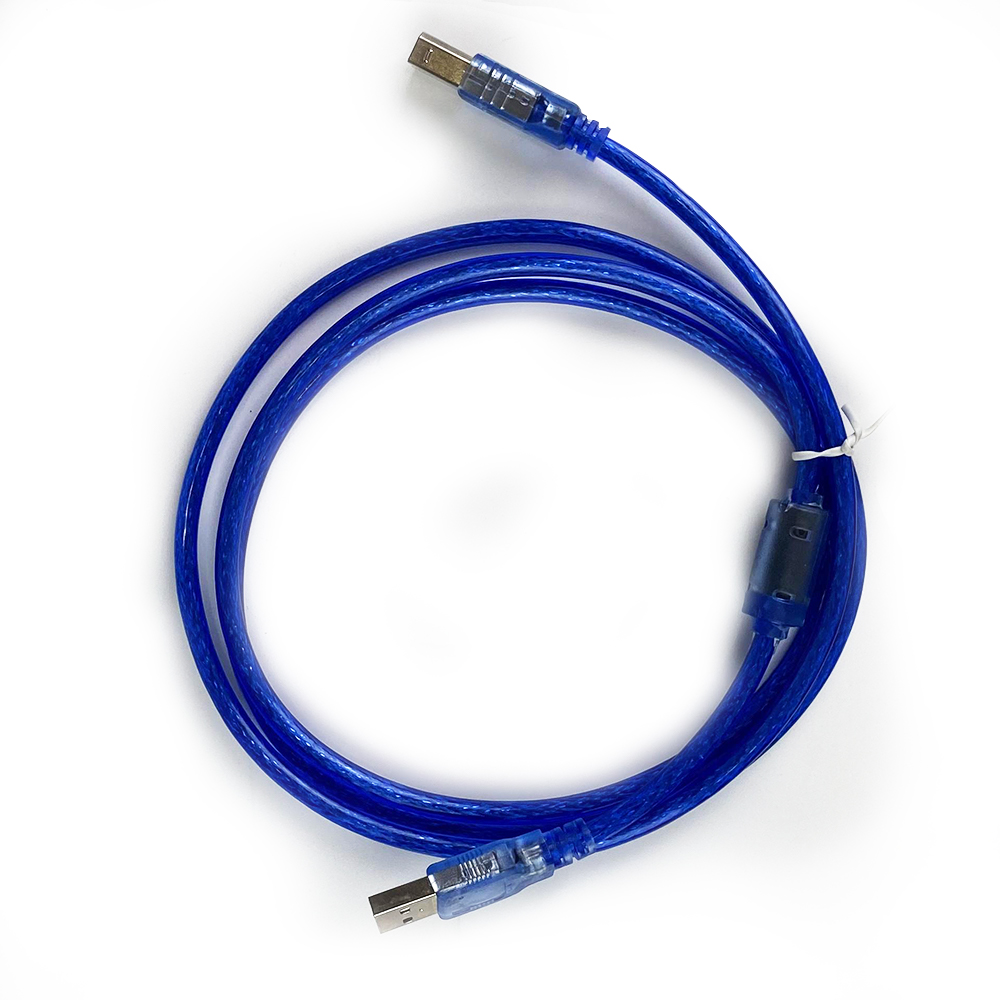

USB轉方口連接線RK00006 |
| 標配 | 儀器選配USB轉方口連接線。 |
合格證保修卡 |
| 標配 | 儀器標配合格證及保修卡。 |
出廠校準證書 |
| 標配 | 儀器標配產品校準證書。 |
說明書 | 官網產品頁下載
| 標配 | 儀器標配產品使用說明書。 |
RK9966/RK9966A/RK9966B/RK9966C光伏安規綜合測試儀上位機軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQKAcpwup
RK9966/RK9966A/RK9966B/RK9966C光伏安規綜合測試儀MODBUS軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQIngQaqt
